IBHsoftec PLC 통신모듈 IBH Link S7++ HS 지멘스 PLC 이더넷 통신

IBHsoftec PLC 통신모듈

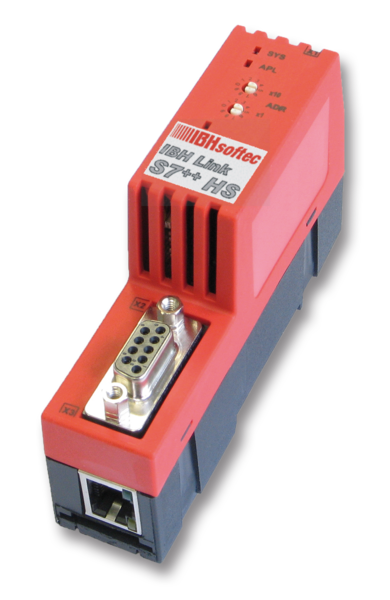

IBH Link S7++ HS

MPI / PROFIBUS / PPI - Ethernet for DIN rail instalation CommDTM for FDT

Siemens(지멘스) PLC 이더넷 통신

​

자세한 견적 문의는

TEL : 1670-8257 내선) 441,442

H.P : 010-9831-8257, 010-3039-3013

​

Siemens PLC가 이더넷을 통해 PC와 연결되어야 하는 경우 일반적인 방법은 CP/통신 프로세서를 사용하는 것입니다. IBHsoftec에는 보다 유연한 솔루션인 IBH Link S7++ HS가 있습니다. 프로그래밍, 드라이브 구성, PC와 Siemens PLC 간의 통신, PLC 간 통신 및 FDT 애플리케이션을 위한 비용 효율적인 이더넷-PROFIBUS-게이트웨이입니다. IBH Link S7++ HS를 허브나 스위치와 연결하거나 크로스오버 케이블을 통해 PC 네트워크 카드에 직접 연결할 수 있습니다. 사용 프로토콜은 표준 TCP/IP이므로 VPN이나 ​​라우터를 사용하여 시스템을 제어할 수 있습니다. 물론 인터넷 연결을 사용할 수도 있습니다. IBH Link S7++ HS를 사용하면 최대 12Mbit/s의 Profibus DP 또는 PPI/MPI를 통해 온라인 기능이 가능합니다. IBH Link S7++ HS는 Siemens의 CP나 소프트웨어 Simatic Net이 필요하지 않기 때문에 비용을 줄여줍니다.

​

IBH Link S7++ HS features:

​

- 웹 브라우저를 통한 PROFIBUS 노드 진단

- 비주기적 서비스를 위한 마스터 클래스 2(DPV1)

- 웹 브라우저를 통한 구성

- NetPro를 통한 구성

- Windows 8 64비트 지원

- Windows 10 64비트 지원

- STEP7 64비트 지원

- 시간 동기화

- PROFIBUS 진단

- 슬레이브 진단

- 드라이브 구성

- DPV1을 통한 슬레이브 파라미터 설정

- 데이터 세트 라우팅

- TIA 포털 내 통합

- DHCP

- RFC1006을 통한 S7 라우팅

- RFC1006을 통한 가져오기/쓰기

- PLC - PLC 통신

- 다른 PLC, Windows, Linux와 프로세스 데이터 접근

- STARTER, S7-PCT, PDM, LifeList 지원

- TCI를 이용한 현장기기 설정 및 진단

- 패널 구성

- SINEC L2를 통해 SIMATIC S5에 온라인

- 동시에 최대 16개의 병렬 PC 연결

- 동시에 최대 32개의 병렬 MPI/DP 연결

- 자동 버스 프로파일 감지

- PG 커넥터

- 자동 협상 기능이 있는 RJ45

- 진단 LED

- MPI/DP 인터페이스에서 전원 공급

- 외부 24V 공급

- DIN 레일 장착 가능

- IBH Link S7++와 호환되는 소프트웨어

​

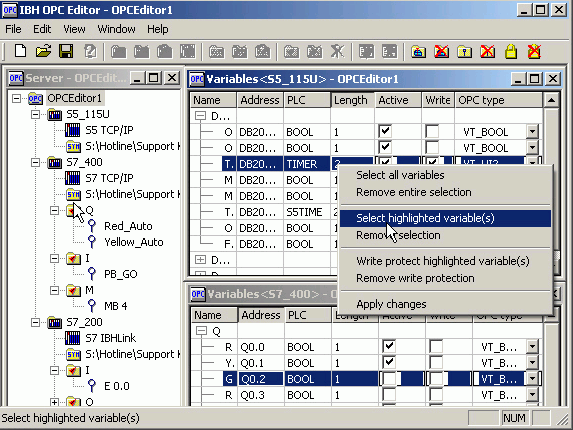

SIMATIC MicroWin, STEP7, WinCC, ProTool 및 Windows®용 S7용 드라이버는 IBH Link S7++와 함께 CD로 제공됩니다. 또한 IBH OPC 서버를 사용하여 IBH Link S7++를 통해 시각화를 PLC와 연결할 수 있습니다. IBHNet 드라이버를 사용하면 Visual Basic 또는 Delphi와 같은 표준 프로그래밍 언어를 통해 직접 변수에 액세스할 수 있습니다. 어댑터 구성은 매우 쉽고 일반적으로 몇 분 안에 완료됩니다. IBH Link S7++는 10Mbit/s 또는 100Mbit/s 네트워크에 연결되었는지 여부를 자동으로 감지합니다. IBH Link S7++는 사용 가능한 경우 MPI/DP 인터페이스에서 전원을 공급받고, 그렇지 않으면 통합 24V 플러그를 통해 전원을 공급받습니다.

​

프로그래밍 기능 외에도 HMI 애플리케이션을 위한 애플리케이션 프로그래밍 인터페이스도 포함되어 있습니다.

​

Windows 운영 체제의 경우 Visual Basic, Visual C, Visual C++, VB.net, Visual C#, Delphi, Java, Excel이 포함된 샘플이 있습니다. Linux의 경우 샘플도 포함되어 있습니다. 설치 후 샘플은 다음에서 찾을 수 있습니다.

:\IBH softec GmbH\IBH_Net\Samples HMI 애플리케이션은 TCP(RFC1006)에서 ISO를 통해 연결할 수도 있습니다.

​

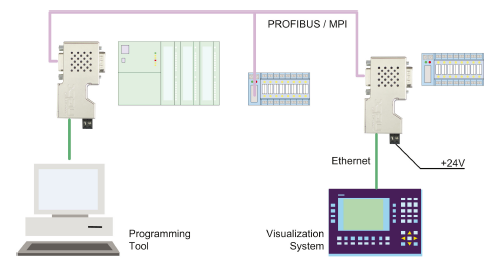

Typical application of the IBH Link S7++ HS:

Advanced operation ranges of the IBH Link S7++ HS:

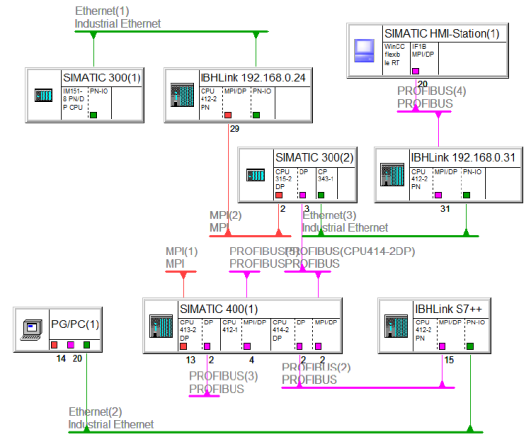

PLC <-> PLC communication, projected with NetPro

​

자세한 견적 문의는

TEL : 1670-8257 내선) 441,442

H.P : 010-9831-8257, 010-3039-3013

​

해당 제품을 구매한 고객들이 추가적으로 구매한 제품 리스트

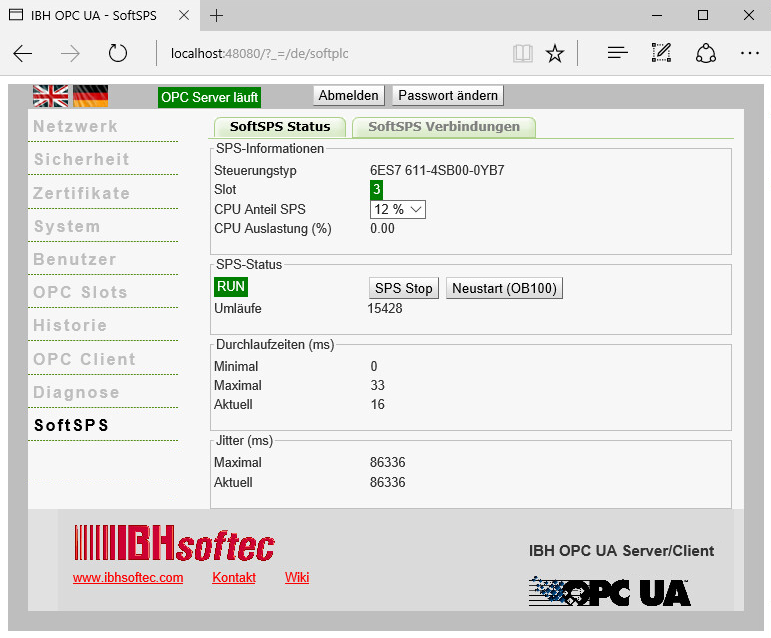

IBH OPC UA Server/Client
