IBHsoftec PLC 통신모듈 IBH Link UA OPC-UA



IBHsoftec PLC 통신모듈

IBH Link UA

OPC UA Server for easy connection to MES, ERP and SAP systems and visualizations

​

​

자세한 견적 문의는

TEL : 1670-8257 내선) 441,442

H.P : 010-9831-8257, 010-3039-3013

​

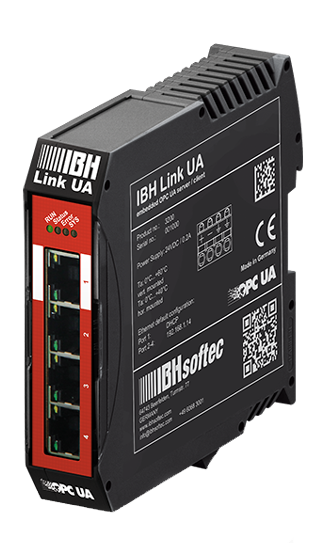

IBH Link UA는 SIMATIC S5, S7-200, S7-300, S7-400, S7-1200, S7-1500 및 LOGO(이더넷 버전) PLC용 통합 방화벽이 있는 OPC UA 서버/클라이언트 모듈입니다. 4개의 이더넷 포트와 24V 전원 공급 장치가 있는 DIN 레일 장착용 소형 장치입니다.

IBH Link UA의 구성은 무료 IBH OPC UA Editor, Original Siemens STEP7 또는 TIA Portal로 이루어집니다. 다른 특별한 소프트웨어는 필요하지 않습니다. 따라서 IBH Link UA는 PLC 프로젝트에 매끄럽게 통합될 수 있습니다. IBH Link UA는 최대 31개의 STEP7 및/또는 TIA 프로젝트를 동시에 처리할 수 있습니다.

​변수 정의는 이더넷을 통해 프로그래밍 도구에서 IBH Link UA로 전송됩니다. 변수의 속성(예: 쓰기 방지 또는 제한)은 PLC 프로젝트 내에서 직접 정의됩니다. 이는 변수 및 데이터 블록 구조에 대한 기호 액세스를 허용합니다.

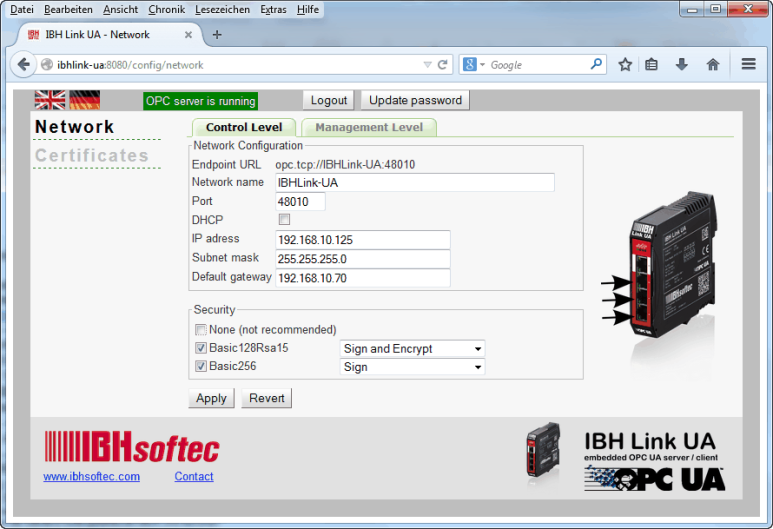

​S5 및 S7 PLC에 대한 통신은 이더넷을 통해 설정됩니다. PLC에 이더넷 포트가 없는 경우 잘 알려진 게이트웨이 IBH Link S7++ 또는 IBH Link S5++를 사용할 수 있습니다. IBH Link UA에는 머신 레벨용 이더넷 포트 3개와 감독 레벨용 이더넷 포트 1개가 있습니다. 감독 수준에서는 OPC 액세스만 허용됩니다. 두 수준 사이에는 방화벽이 통합되어 있습니다. 이더넷 포트 구성은 표준 웹 브라우저를 사용하여 수행할 수 있습니다.

​IBHsoftec의 IBH Link UA의 장점 중 하나는 IBH Link UA가 클라이언트와 서버 기능을 동시에 지원한다는 것입니다. 이를 통해 서로 다른 OPC UA 서버 간에 데이터를 교환할 수 있습니다. 예를 들어 다른 제조업체의 OPC UA 서버가 있는 제어 시스템 및 기타 장비는 서로 데이터를 교환할 수 있습니다. 클라이언트 기능의 구성은 표준 웹 브라우저를 사용하여 이루어집니다. .

​사용자 정의 OPC UA 변수: 데이터 구조는 별도의 네임스페이스에서 정의할 수 있으며 클라이언트 기능을 통해 다른 OPC UA 서버에 연결할 수 있습니다. 이는 다른 OPC UA 클라이언트도 이러한 데이터 구조를 읽고 쓸 수 있음을 의미합니다.

​MQTT 연결: 사용자 정의 OPC UA 변수는 MQTT 브로커/서버와 교환할 수 있습니다.

​따라서 IBH Link UA는 Simatic 컨트롤러와 별도로 기계와 제어 시스템(MES, ERP ...) 사이의 레이어로 사용할 수 있습니다.

​OPC 데이터 액세스는 실시간으로 데이터에 대한 액세스를 허용하지만 이미 저장된 데이터에 대한 액세스인 OPC HDA 액세스라고도 하는 OPC 기록 액세스를 지원합니다. 단순한 데이터 로깅 시스템에서 복잡한 SCADA 시스템에 이르기까지 이력 데이터를 표준화된 방식으로 쿼리할 수 있습니다. 이력 데이터의 활성화는 웹 브라우저를 사용하여 쉽게 수행됩니다.

​사전 설치된 TeamViewer 소프트웨어를 사용하면 언제 어디서나 거의 모든 PLC 시스템에 액세스할 수 있습니다.

복잡한 모뎀 솔루션이나 현장에서 PC를 사용하는 것은 과거의 일입니다.

TeamViewer 튜토리얼

​

- MES, ERP 및 SAP 시스템 및 시각화에 대한 손쉬운 연결을 위한 OPC UA 서버

- 서로 다른 OPC UA 서버 간의 데이터 교환을 위한 OPC UA 클라이언트 기능

- OPC 재단 인증

- 데이터 전처리를 위한 통합 SoftPLC

- 장비와 감독 수준을 깔끔하게 분리하기 위한 방화벽이 있는 4개의 이더넷 포트

- 디지털 서명된 인증서 교환을 통한 확장 가능한 보안 수준

- S7 TCP/IP 또는 IBH Link S7++를 통해 S7-PLC에 연결

- IBH Link S5++를 통한 S5-PLC 연결

- 새로운 IBH OPC UA Editor, Siemens STEP7 또는 TIA Portal을 통한 편안한 구성

- 최대 31개의 프로젝트를 동시에 처리

- 웹 브라우저를 통한 관리

- 과거 데이터

- 경보 및 조건

- 모드버스 연결

- MQTT 연결

- 사용자 정의 정의 가능한 주소 공간

- MQTT 연결

- 새로운 기능: SINUMERIK 840D/840D SL 지원 추가 정보



- 새로운 기능: Mitsubishi 컨트롤러 MELSEC IQR, FX5, QnA 및 L 시리즈 지원

- 새로운 기능: Rockwell 컨트롤러 Controllogix 및 Compactlogix 지원

- 새로운 기능: MicroSD 카드에서 구성 다운로드 및 업로드

​

자세한 견적 문의는

TEL : 1670-8257 내선) 441,442

H.P : 010-9831-8257, 010-3039-3013

​

해당 제품을 구매한 고객들이 추가적으로 구매한 제품 리스트

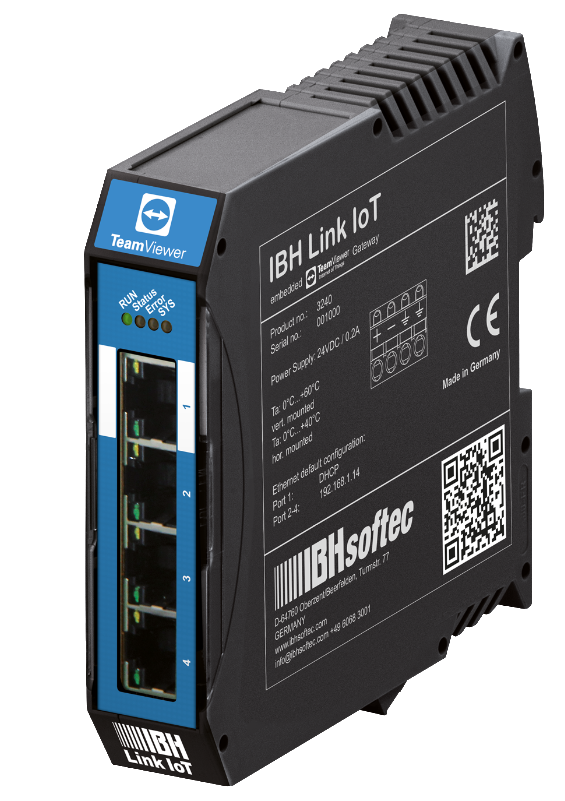

IBH Link IoT

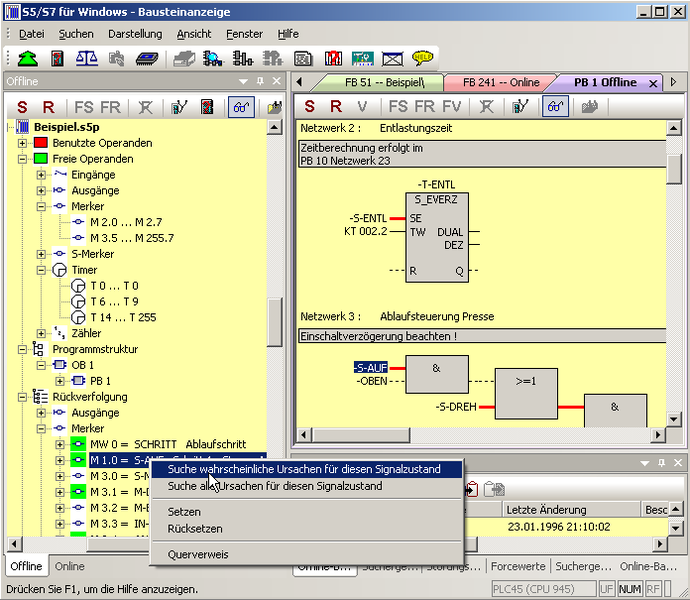

S5 for Windows ® Version 7

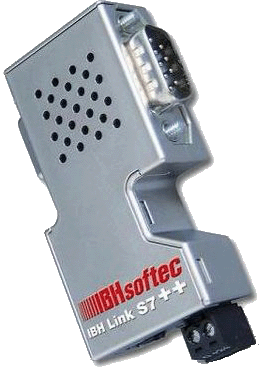

IBH Link S7++
