IBHsoftec IBH OPC UA IOT2040 Siemens(지멘스) 통신

IBHsoftec IBH OPC UA IOT2040

Siemens(지멘스) 통신

​

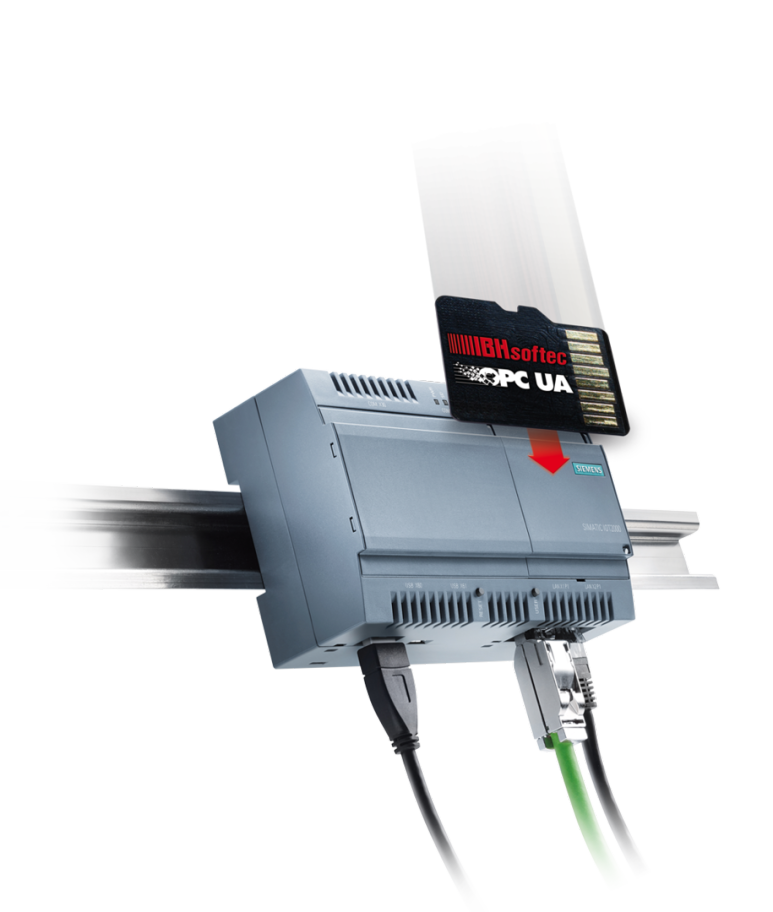

IBHsoftec 방화벽이 있는 OPC UA 서버/클라이언트가 있는 microSD 카드는 Siemens Gateway IOT2040(6ES7647-0AA00-1YA2)에 사용할 수 있습니다. IBHsoftec에서 미리 구성된 microSD 카드를 연결하기만 하면 IOT2040은 Siemens PLC용 OPC UA 서버/클라이언트가 됩니다. 이 솔루션은 SIMATIC S5, S7-200, S7-300, S7-400, S7-1200, S7-1500 및 (이더넷 버전) 컨트롤러를 OPC UA 세계로 통합합니다. SIMATIC S5, S7-200, S7-300, S7-400, S7-1200, S7-1500 및 (이더넷 버전) PLC를 위한 통합 방화벽이 있는 OPC UA 서버/클라이언트 모듈입니다. 4개의 이더넷 포트와 24V 전원 공급 장치가 있는 DIN 레일 장착용 소형 장치입니다.

​

IBH OPC UA 서버/클라이언트의 구성은 무료 IBH OPC UA Editor, Original Siemens STEP7 또는 TIA Portal로 이루어집니다. 다른 특별한 소프트웨어는 필요하지 않습니다. 따라서 OPC UA 서버/클라이언트를 PLC 프로젝트에 매끄럽게 통합할 수 있습니다. IBH OPC UA 서버/클라이언트는 최대 31개의 STEP7 및/또는 TIA 프로젝트를 동시에 처리할 수 있습니다.

변수 정의는 이더넷을 통해 프로그래밍 도구에서 OPC UA 서버/클라이언트로 전송됩니다. 변수의 속성(예: 쓰기 방지 또는 제한)은 PLC 프로젝트 내에서 직접 정의됩니다. 이는 변수 및 데이터 블록 구조에 대한 기호 액세스를 허용합니다.

​S5 및 S7 PLC에 대한 통신은 이더넷을 통해 설정됩니다. PLC에 이더넷 포트가 없는 경우 잘 알려진 게이트웨이 IBH Link S7++ 또는 IBH Link S5++를 사용할 수 있습니다. 머신 레벨용 이더넷 포트 1개와 감독 레벨용 이더넷 포트 1개가 있습니다. 감독 수준에서는 OPC 액세스만 허용됩니다. 두 수준 사이에는 방화벽이 통합되어 있습니다. 이더넷 포트 구성은 표준 웹 브라우저를 사용하여 수행할 수 있습니다.

​IBHsoftec 솔루션의 장점 중 하나는 클라이언트와 서버 기능을 동시에 지원한다는 것입니다. 이를 통해 서로 다른 OPC UA 서버 간에 데이터를 교환할 수 있습니다. 예를 들어 다른 제조업체의 OPC UA 서버가 있는 제어 시스템 및 기타 장비는 서로 데이터를 교환할 수 있습니다. 클라이언트 기능의 구성은 표준 웹 브라우저를 사용하여 이루어집니다.

​사용자 정의 OPC UA 변수: 데이터 구조는 별도의 네임스페이스에서 정의할 수 있으며 클라이언트 기능을 통해 다른 OPC UA 서버에 연결할 수 있습니다. 이는 다른 OPC UA 클라이언트도 이러한 데이터 구조를 읽고 쓸 수 있음을 의미합니다.

​MQTT 연결: 사용자 정의 OPC UA 변수는 MQTT 브로커/서버와 교환할 수 있습니다.

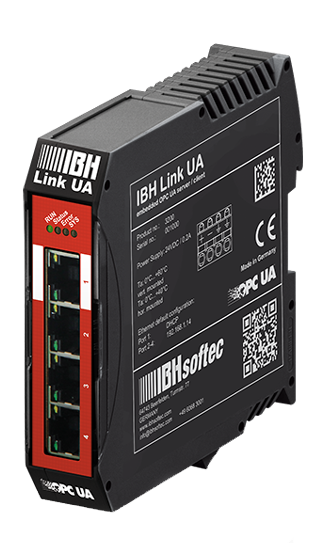

​따라서 IBH Link UA는 Simatic 컨트롤러와 별도로 기계와 제어 시스템(MES, ERP ...) 사이의 레이어로 사용할 수 있습니다.

​OPC 데이터 액세스는 실시간으로 데이터에 대한 액세스를 허용하지만 이미 저장된 데이터에 대한 액세스인 OPC HDA 액세스라고도 하는 OPC 기록 액세스를 지원합니다. 단순한 데이터 로깅 시스템에서 복잡한 SCADA 시스템에 이르기까지 이력 데이터를 표준화된 방식으로 쿼리할 수 있습니다. 이력 데이터의 활성화는 웹 브라우저를 사용하여 쉽게 수행됩니다.

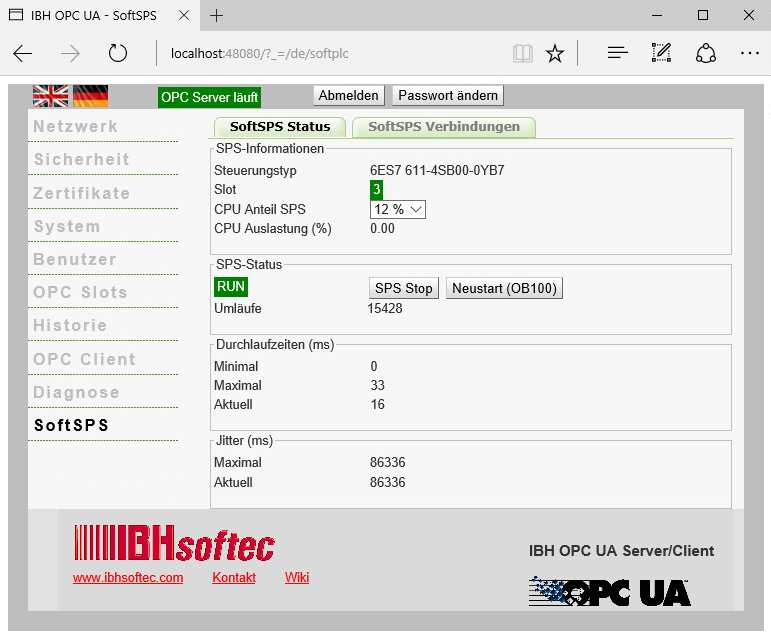

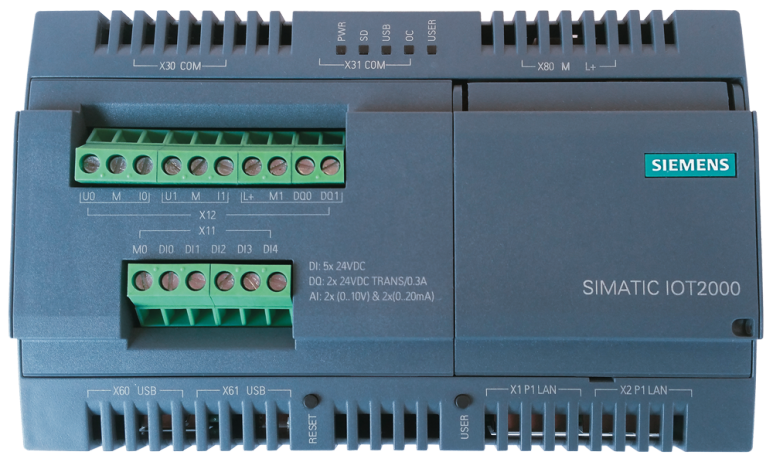

​IBHsoftec은 이제 OPC UA 서버의 SD 카드 버전과 함께 SIMATIC IOT2000 입력/출력 모듈(5xDI 2xAI 2xDO)을 지원합니다. 입력/출력 모듈은 웹 구성기를 통해 쉽게 활성화할 수 있으며 통합된 S7 SoftPLC에 의해 처리됩니다. 따라서 MES 시스템에 IOT2040을 데이터를 수집하기 위해 외부 PLC가 필요 없는 오래된 시스템에서 사용할 수 있습니다.

​- MES, ERP 및 SAP 시스템 및 시각화에 대한 손쉬운 연결을 위한 OPC UA 서버

- 서로 다른 OPC UA 서버 간의 데이터 교환을 위한 OPC UA 클라이언트 기능

- 데이터 전처리를 위한 통합 SoftPLC

- 장비와 감독 수준을 깔끔하게 분리하기 위한 방화벽이 있는 2개의 이더넷 포트

- 디지털 서명된 인증서 교환을 통한 확장 가능한 보안 수준

- S7 TCP/IP 또는 IBH Link S7++를 통해 S7-PLC에 연결

- IBH Link S5++를 통한 S5-PLC 연결

- 새로운 IBH OPC UA Editor, Siemens STEP7 또는 TIA Portal을 통한 편안한 구성

- 최대 31개의 프로젝트를 동시에 처리

- 웹 브라우저를 통한 관리

- 과거 데이터

- 경보 및 조건

- SIMATIC IOT2000 입력/출력 모듈은 통합된 S7 SoftPLC로 주소 지정 가능

- 새로운 기능: Modbus 연결

- 새로운 기능: MQTT 연결

- 새로운 기능: 사용자 정의 가능한 주소 공간

해당 제품을 구매한 고객들이 추가적으로 구매한 제품 리스트

IBH USB-S5-Adapter

IBH Link UA Quad Core



IBH S5-Current loop converter

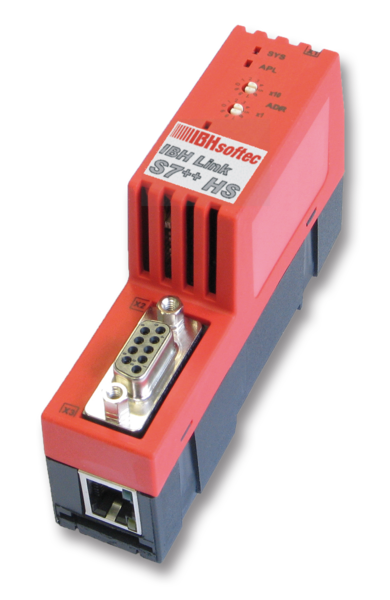

IBH Link S7++ HS
